今天和智通PLC編程培訓一起看看PLC零基礎自學入門小課程之電機啟動的簡單電路，大家可以參考學習。

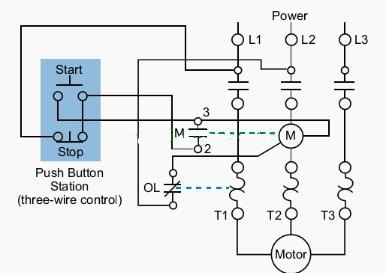

圖一：三相電機控制線路圖

圖1顯示了三相電機及其相應的三線控制電路的接線圖，其中起動器的輔助觸點閉鎖了啟動按鈕。 要將此電路轉換為plc程序，首先要確定哪些控制設備將成為PLC I / O系統的一部分; 這些是圖2中帶圓圈的項目。在該電路中，啟動和停止按鈕（輸入）和啟動器線圈（輸出）將成為PLC系統的一部分。

起動器線圈的輔助觸點不是系統的一部分，因?yàn)閮?nèi)部將用于閉鎖線圈，從而減少布線和減少連接。

圖二：PLC真實的輸入輸出

表一

表1顯示了I / O地址分配，它使用與電路圖相同的尋址方案（即輸入：地址000和001，輸出：地址030）。

要對PLC進行編程，必須按照與硬連線電路相同的邏輯順序?qū)ζ骷M(jìn)行編程（參見圖3）。 因此，停止按鈕將被編程為與啟動按鈕串聯的檢查指令（常開PLC觸點），該啟動按鈕也被編程為檢查指令。

該電路將驅動輸出030，控制起動器。

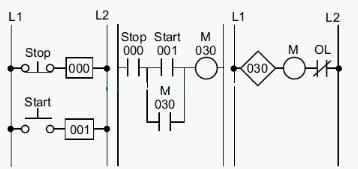

圖三：電路的PLV實現

如果按下啟動按鈕，輸出030將打開，閉鎖啟動按鈕并通過啟動器打開電機。 如果按下停止按鈕，電機將關閉。請注意，停止按鈕連接為常閉輸入模塊。 此外，起動器線圈的過載與線圈串聯。
