今天，PLC課程培訓班來和大家講講，在編制plc程序時，不管是新手還是老手，常常會有一些常見的錯誤。因為這種錯誤是非語法上的，所以用編程軟件也不能檢查出錯誤之處。此錯誤一旦發生，自己有時還很難發現，直至上機調試運行時，所控設備不能運行或運行到某個位置停止不前，才察覺出來有問題，再對PLC程序逐條逐句查找分析，或采取對程序逐條逐句執行，費時費工。

那么究竟是什么問題易使我們犯下這種低級錯誤呢？繼電器電氣控制的固有思維，在編制程序時，某個或幾個輸入點采用物理常閉觸點（如停止開關、行程限位開關），在程序中，仍延續繼電器電氣控制方式編制，即仍采用常閉接點作為導通條件使用。PLC課程培訓班

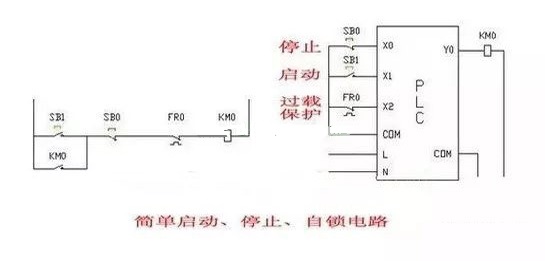

下面用一個簡單的啟停與自鎖電路示例來說明。

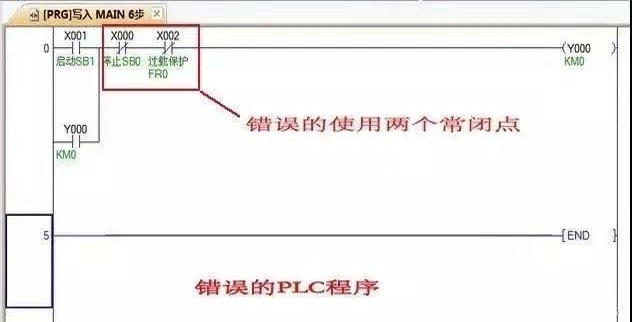

根據上圖編制的不能運行的錯誤PLC程序如下：

PLC上電后，X000、X002常閉點就會斷開。即邏輯值為“0”

Y0=(Y0+X001)×X000×X002

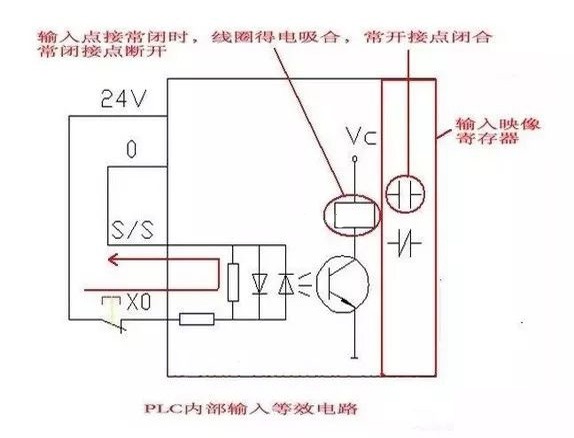

從上面數字邏輯表達式可知，在按下啟動按鈕SB1后，X001的邏輯值為“1”，而Y0的邏輯值永遠不會變化，始終為“0”。原因是與PLC內部輸入電路有關，以下是PLC內部輸入等效電路：

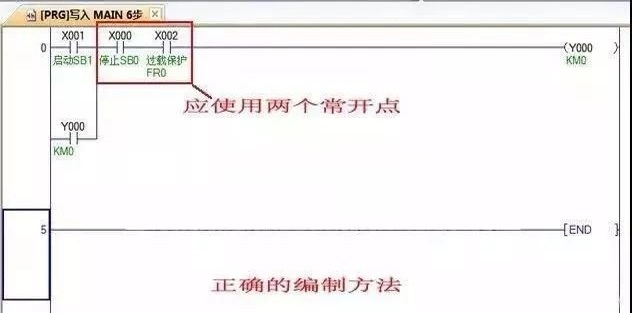

正確的PLC程序如下：

=

PLC上電后，X000、X002常開點就會閉合。即邏輯值為“1”

Y0=(Y0+X001)×X000×X002

只要按下啟動按鈕SB1后，X001的邏輯值為“1”，Y0邏輯值就為“1”。松開啟動按鈕SB1，X001的邏輯值為“0”但Y0邏輯值為“1”，Y0與X001是或的關系，保證了Y0邏輯值始終為“1”，即自鎖。直至按下停止按鈕或出現過載 (FR0動作），Y0的邏輯值才變為“0”。

通過上面的簡單示例可知，新手可能還未弄懂外部為常閉輸入時，經PLC內部輸入電路后邏輯值發生了“非”的變化。以及繼電器電氣控制固有思維影響，老手是出于疏忽。這雖然是低級錯誤，也易發生在程序編制過程中。僅供大家學習參考
