在電氣工作中，由于電工水平的不一，容易出現各種電氣現象。今天電工學習網智通就和大家分享一下，農村住在的TN-C系統從安全角度來看存在哪些問題？應該怎么解決？

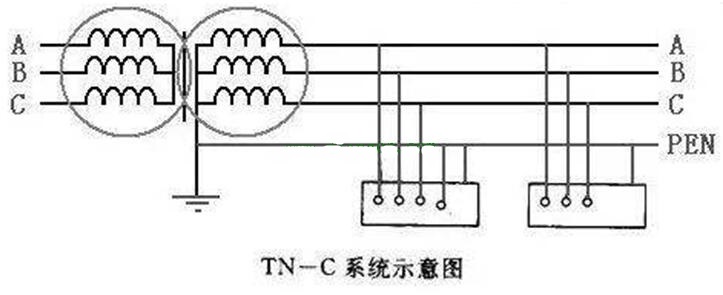

我國目前農村大部分低壓供電系統的接地型式采用TN-C系統，“T”表示電源（變壓器）的中性點與大地直接連接，“N”表示電氣裝置外露可導電部分通過與接地的電源中性點連接而接地，“C”表示該系統全程采用N線和PE線合一。這就是我們?cè)谵r(nóng)村的低壓架空線上經常看到四根導線，即三根相線和一根PEN線，農村每戶住宅進線為單相進線。在TN-C系統中由于N線和PE線合成了一根PEN線，這樣就省了一根導線，比較經濟。但是從電氣安全角度考慮會存在許多問題。電工學習網

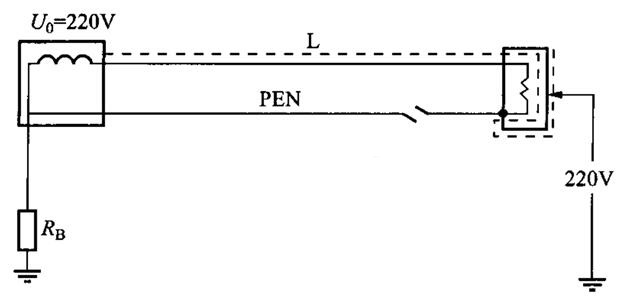

（1）電擊風險大。農村每戶住宅進線為單相進線，即相線和PEN線。農村住宅電源進線大部分都采用明敷在墻上的電線，有時會存在電線被外物掛斷的情況。如果PEN線被掛斷，此時電氣設備金屬外殼將對地帶220V的故障電壓，人一旦接觸發生電擊死亡的危險很大。其示意圖如下圖所示。電工學習網

 在《低壓配電設計規范》GB50054-2011的第3.1.4條中保護接地中性導體就是PEN線，同時3.1.4條是強制性條文必須嚴格執行。所以在TN系統中不能將PEN線接入開關。為了保證檢修人員的安全，在進行電氣檢修時應該將所有帶電導體（三個相線和一根N線）隔離，由于PEN線中包含N線，但是不允許將PEN線斷開，但是有時PEN線可能會傳導轉移故障電壓，在一定程度上增加了人員電擊的風險。電工學習網

（2）金屬外殼對地電位升高。對于單相回路，PEN線中通過的電流和相線中通過的電流一樣，此時PEN線中會產生電壓降，從而使接地的設備金屬外殼對地帶電位，設備金屬外殼對地帶電位容易發生打火或者觸電的風險。電工學習網

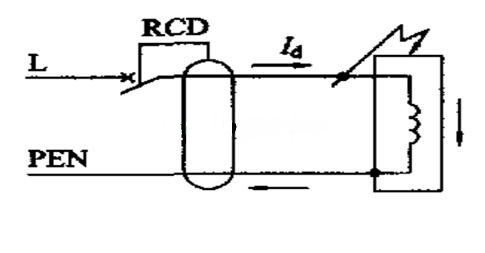

（3）不能使用RCD（漏電保護器）。在TN-C系統中，N線和PE線合并成了一根PEN線，如果PEN線和相線都穿過RCD，如下圖所示。當發生相線碰設備金屬外殼時，相線和PEN線的故障電流在電流互感器中感應的電磁場互相抵消，RCD檢測不到故障電流而不動作，diangon.com從而造成了RCD拒動。此時人體接觸到金屬外殼，加在人體上電壓為220V，人體的電阻一般為1000歐姆到2000歐姆之間，人一旦接觸到220V電壓時，通過人體的電流大概為110mA到220mA，此時相線和PEN線中通過電流不一樣，足夠使30mA的RCD動作，但是人體要觸電后RCD才能跳閘。這種一種不規范的做法，只能保證基本安全。為了解決上述問題，在RCD前將PEN線分為PE線和N線，將N線和相線穿入RCD中，PE線直接連接到外露可導電的設備外殼上，此時將TN-C系統改造成了局部的TN-C-S系統。電工學習網
