本文將簡單與大家分享一下PLC編程觸點的基礎知識，以西門子s7200 plc為例，可以讓你了解PLC編程基礎知識內容，大家可以參考學習，如有問題可咨詢智通PLC工程師培訓機構。

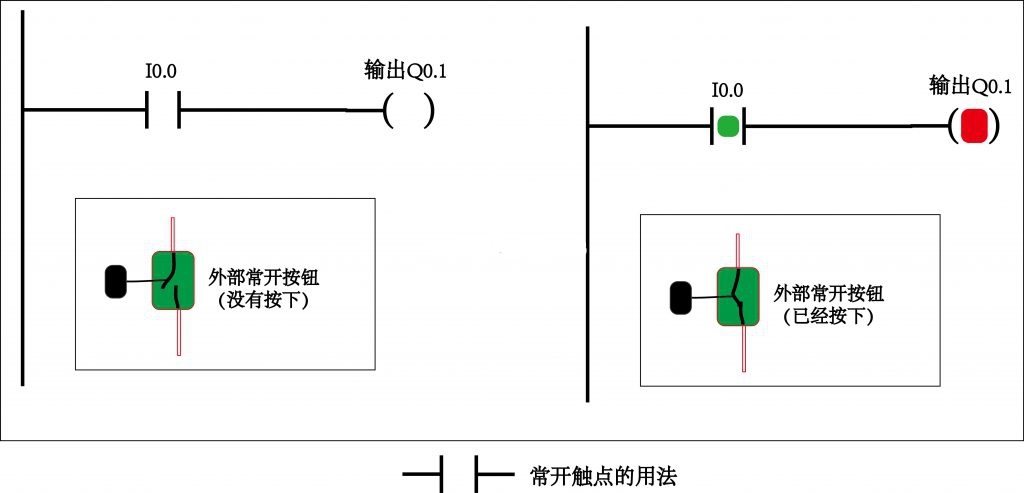

圖1是PLC程序內常開觸點的用法（大家注意，此處說的常開觸點是PLC程序內的，不是外部的常開按鈕，大家別弄混了），如果外部常開按鈕沒有按下，Q0.1就沒有輸出，因為I0.0沒有接通。如果外部常開按鈕按下，Q0.1就有輸出，因為I0.0接通了（PLC程序內，綠色的為接通，紅色的為有輸出）。

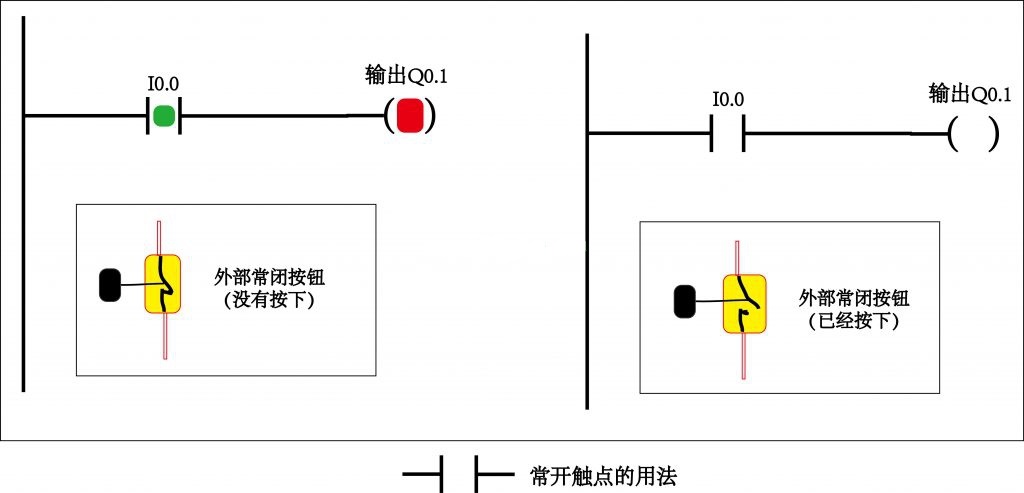

圖2是程序內常開觸點的另一種用法，如果外部接的是常閉按鈕，同樣能實現控制Q0.1的輸出。當外部常閉按鈕沒有按下時，I0.0就是通的，所以Q0.1就有輸出。如果外部常閉按鈕按下，Q0.1就沒有有輸出，因為I0.0不通了（PLC程序內，綠色的為接通，紅色的為有輸出）。

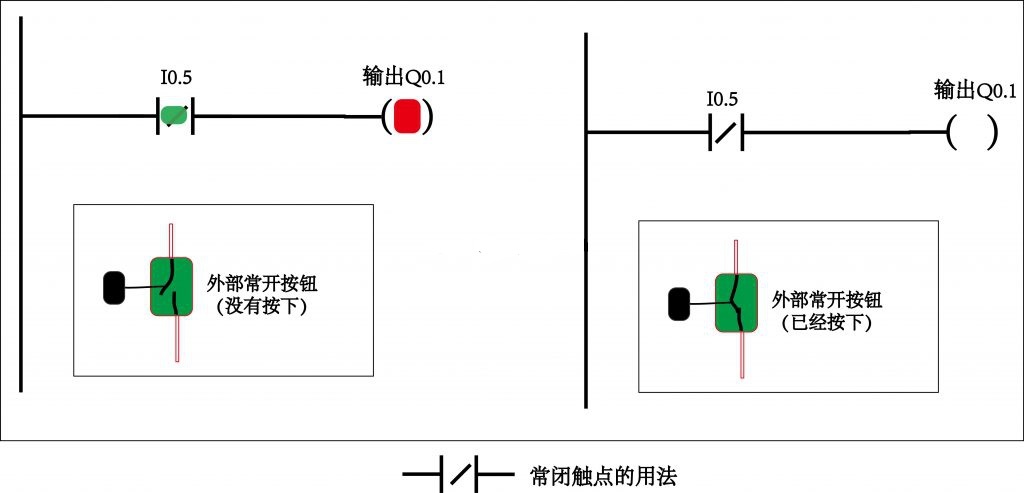

圖3是程序內常閉觸點的用法，如果外部接的是常開按鈕，當沒有按下時，I0.5就是通的，所以Q0.1就有輸出（PLC程序內，綠色的為接通，紅色的為有輸出）。如果外部常開按鈕按下，Q0.1就沒有輸出，因為I0.5不通了（注意，雖然程序內常閉觸點I0.5中間有個斜杠，但那只是表示它是一個常閉觸點，并不表示它是通的）。這里可能比較繞，需要多看幾遍加強理解。

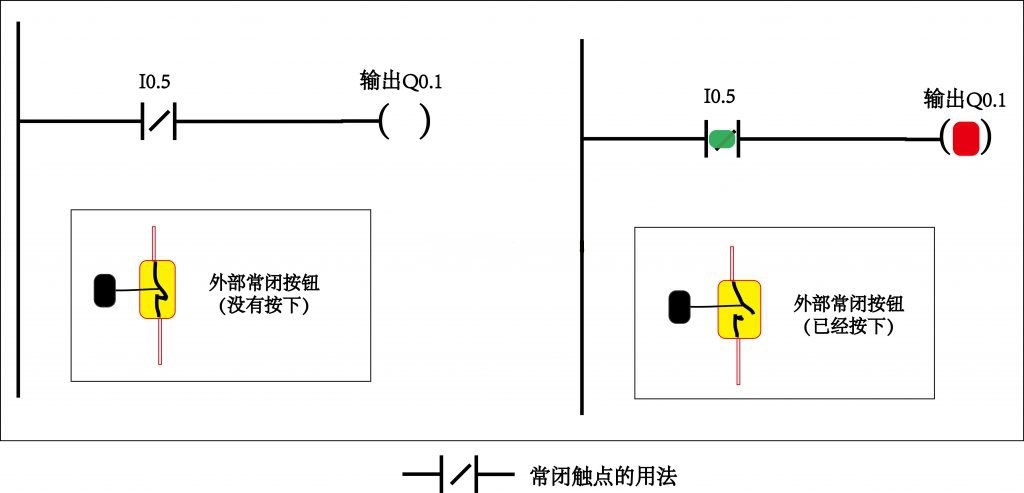

圖4是程序內常閉觸點的另一種用法，如果外部接的是常閉按鈕，當沒有按下時，I0.5是不通的，所以Q0.1就沒有有輸出。如果外部常閉按鈕按下，Q0.1就有輸出，因為I0.5通了。總的來說，程序內的常開觸點，給它信號它就接通。常閉觸點，給它信號它就斷開。這個信號就是我們外部的常開或常閉按鈕。
