作為一名電工，基本知識肯定要了解的，今天電工證報名入口-智通職業技術培訓學院就給大家講講有關三相線線制的小知識，以及三相線線制的線序顏色分類，和電工學校培訓一起來學習下。低壓配電網的輸電線路中，一般采用三相四線制，一定要使用標準/規范的導線顏色：A線用黃色，B線用藍色，C線用紅色，N線用褐色，PE線用黃綠色。

一、三相線線制規則

在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A,B,C三相，不分裂，另一條是中性線N（區別于零線，在進入用戶的單相輸電線路中，有兩條線，一條稱為火線，另一條稱為零線。

零線正常情況下，通過電流以構成單相線路中電流的回路，而三相系統中，三相自成回路，正常情況下中性線是無電流的），故稱三相四線制；

在380V低壓配電網中為了從380V相間電壓中獲得220V線間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。

三相線線制規則與線序顏色分類

三相五線制是指A、B、C、N和PE線，其中，PE線是保護地線，也叫安全線，是專門用于接到諸如設備外殼等保證用電安全之用的。

PE線在供電變壓器側和N線接到一起，但進入用戶側后約不能當作零線使用，否則，發生混亂后就與三相四線制無異了。

不過這種接線方法，易發生觸電事故。現在民用住宅供電已經規定要使用三相五線制，如果不是的話，則要求整改。

不論N線還是PE線，在用戶側都要采用重復接地，以提高可靠性。

注意，重復接地只是重復接地，它只能在接地點或靠近接地的位置接到一起，但絕不表明可以在任意位置特別是戶內可以接到一起。

二、三相線線制線序顏色

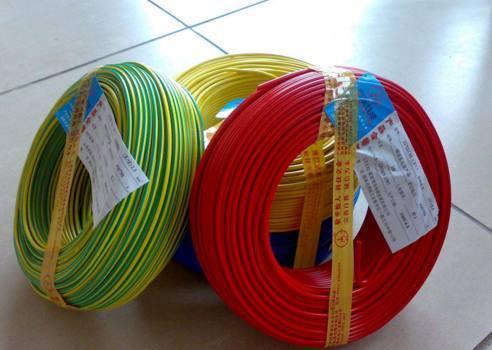

在三相線線制中，一定要使用標準/規范的導線顏色：A線用黃色，B線用藍色，C線用紅色，N線用褐色，PE線用黃綠色。

有關線序顏色的其它說法：

A黃。B綠。C紅。N淡藍,且N線細

國內ABC分別為黃綠紅。臺灣的為紅白藍。日本的為紅黃青

現在也經常使用 :A黃。B綠。C紅。N黑。PE為黃綠線

也會接成這樣：A黃。B藍。C紅。N黑。PE為黃綠線。即沒有用綠線，是用的藍線代替綠線。

以上介紹了三相線線制規則與線序顏色分類的知識，希望對大家有所幫助。想要學習更多電工培訓知識？快來電工證報名入口-智通職業技能培訓學院吧。
