S7-1200 設備設計得易于安裝，電氣自動化培訓建議大家可以將 S7-1200 安裝在面板或標準導軌上，并且可以水平或垂直安裝 S7-1200。 S7-1200 尺寸較小，用戶可以有效地利用空間，西門子編程入門。

S7-1200 故障安全 CPU 不支持 PROFIBUS 或 PROFINET 分布式故障安全 I/O。 電氣設備標準將 SIMATIC S7-1200 系統分類為開放式設備。 必須將 S7-1200安裝在外殼、控制柜或電控室內。 僅限獲得授權的人員能打開外殼、控制柜或進入電控室。安裝時應為 S7-1200 提供干燥的環境。可以考慮使用 SELV/PELV電路在干燥位置處提供電擊防護。安裝時應按照適用的電氣和建筑規范，為特定位置類別的開放式設備提供經過批準的機械 和環境防護。

由于灰塵、潮濕和大氣污染引起的導電性污染會導致 PLC.中發生操作和電氣故障。 如果將 PLC 放在可能存在導電性污染的區域，必須采用具有適當保護等級的外殼對PLC實施保護。 IP54是常用于臟亂環境中電氣設備外殼的一種保護等級，可能適合您的應用環境。

西門子編程入門-將 S7-1200 設備與熱輻射、高壓和電噪聲隔離開

作為布置系統中各種設備的基本規則，必須將產生高壓和高電噪聲的設備與 S7-1200等低壓邏輯型設備隔離開。

在面板上配置 S7-1200 的布局時，請考慮發熱設備并將電子式設備布置在控制柜中較涼爽區域。 少暴露在高溫環境中會延長所有電子設備的使用壽命。另外還要考慮面板中設備的布線。 避免將低壓信號線和通信電纜鋪設在具有交流動力線和高能量快速開關直流線的槽中。

留出足夠的空隙以便冷卻和接線

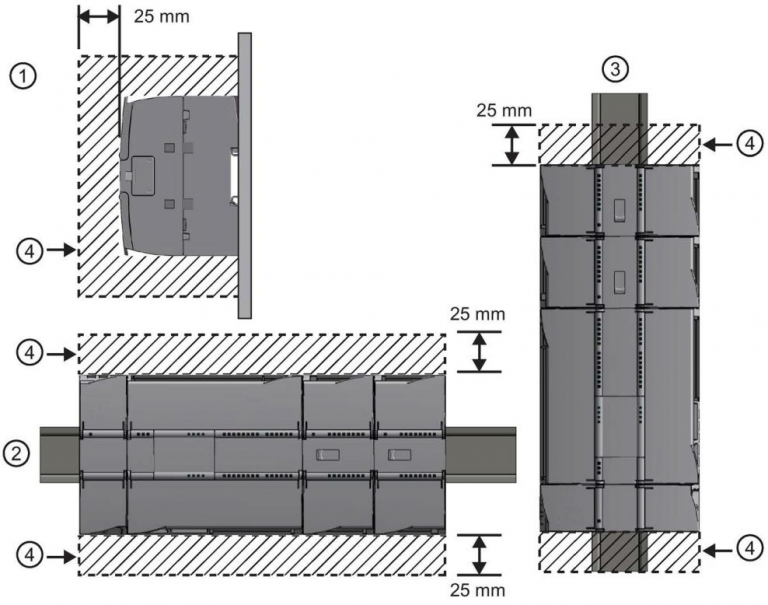

S7-1200 被設計成通過自然對流冷卻。 為保證適當冷卻，在設備上方和下方必須留出至少 25 mm 的空隙。 此外，模塊前端與機柜內壁間至少應留出 25 mm 的深度。

對于縱向安裝，允許的最大環境溫度將降低 10°C。 請按下圖所示調整垂直安裝的 S7-1200 系統的方位。 確保正確安裝 S7-1200 系統。

西門子編程入門-規劃 S7-1200 系統的布局時，應留出足夠的空隙以方便接線和通信電纜連接。
