下面為大家介紹觸摸屏與plc之間連接需要注意的事項，文章雖然有點復雜但是細心看還是可以看懂的。

接口類型

（1) 連接PLC端口(RS-422)9針D-sub,陰型。可以通過RS-422連接PLC,也可以通過這個端口連接兩個或更多個GOT模塊(F920GOT-K除外)。
（2)連接個人計算機/PLC端口(RS-232C)9針D-sub陽型。連接個人計算機利用畫面設計軟件創建畫面數據。也可以利用這個端口連接PLC或微機主板(在F920GOT-K型中，只有Q系列PLC能連接) ：也可以通過這個端口連接兩個或更多個GOT模塊(通過RS232C)、條碼閱讀器或打印機(F920GOT-K除外)。

（3) PLC端口(RS-232C) 9針D-sub,陽型。連接PLC或微機主板;也可以通過這個端口連接兩個或更多個GOT模塊(通過RS—232C)條碼閱讀器或打印機。
（4)個人計算機端口(RS-232C) 9針D-sub,陽型。連接個人計算機利用畫面設計軟機創建畫面數據，或者連接條碼閱讀器、打印機。本端口不能用來連接PLC。

F900GOT和外圍設備相連
1）FX系列PLC
1) CPU直接連接(RS 422)

■如果通過可選的RS-422通信板，可以增加一個編程口，因此每一個端口可以連接一個GOT或個人計算機(建立梯形圖程序或屏幕設計軟件，F(xiàn)920GOT-K除外)

（2) CPU直接連接(RS-232C)

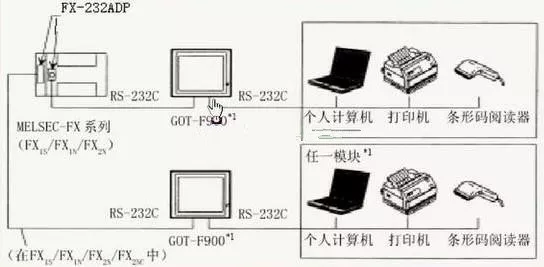

■通過添加RS-232C通信板，可以增加編程口，因此每一個端口可以連接一個GOT或個人計算機(梯形圖程序或屏幕設計軟件)，(僅當GOT裝有二個RS 232通道時，才可以連接個人計算機、打印機或條碼閱讀器，F(xiàn)920GOT-K除外。)

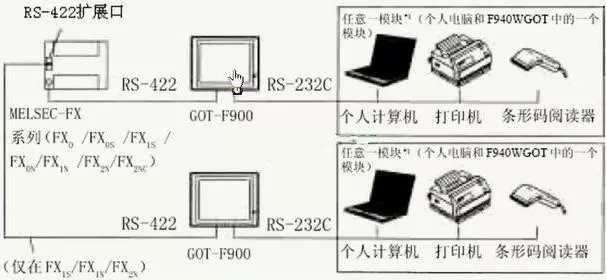

（3)兩個或更多個GOT模塊(F920GOT-K除外)的連接。
.至少四個GOT模塊可以連接到FX系列PLC的編程口
(FX0/FX0S/FX1S/FX0N/FX1 N/FX2N/FX2NC)或可選通信端口(FX1S/FX1N/FX2N/FX2NC)。

（4）CPU直接連接(RS-422)。

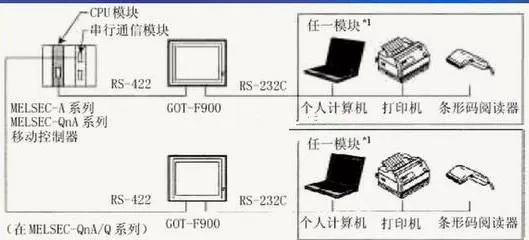

F900GOT (F920GOT-K除外)連接到Q/QnA系列PLC的編程口或運動控制器模塊接口，當個人計算機連接到F900GOT，就可以直接編程。如圖2- 10所示。當串行通信模塊和CPU模塊相連時，F(xiàn)900GOT只能和兩個接口中的一個相連，將二個F900GOT連接到一個通信模塊是不允許的。

（4)兩個或多個GOT模塊的連接。

在A/QnA系列PLC中，至多四個F900GOT (F920GOT-K除

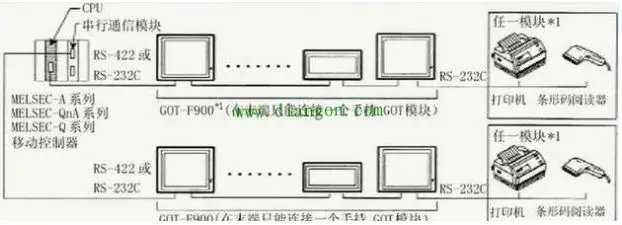

外)模塊可以連接到PLC的編程接口，或者串行通信模塊接口。如圖2- 12。對于串行通信模塊，F(xiàn)900GOT只能連接其中的一個，而不能同時占用兩個接口。

（5）F900GOT 和FX定位模塊相連(10GM/20GM)

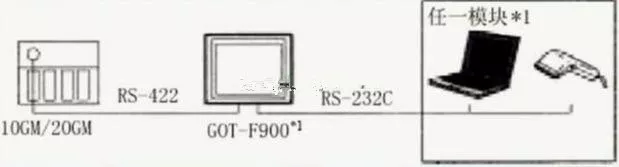

F900GOT (F920GOT-K除外)可以直接和FX定位模塊(10GM/20GM)的編程口(RS—422)相連，通過GOT的RS232C接口，可以和個人計算機、打印機或條碼閱讀器相連。
F900GOT (F920GOT-K除外)和FREQROL系列變頻器相連：

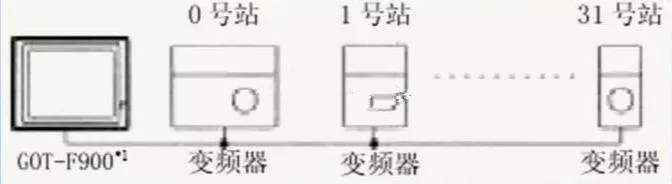

F900GOT (F920GOT-K除外)和FREQROL系列變頻器內置的PU端口相連。一臺F900GOT最多可以連接10臺變頻器。

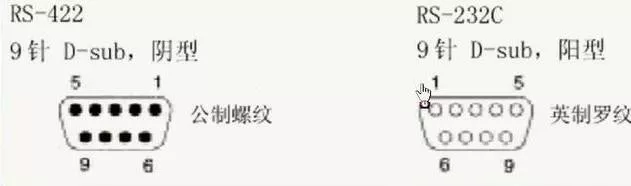

通信接口的針腳布置。F930GOT/F930GOT-K/F940GOT/F940WGOT內置的串行接口的針腳布置如圖：
